YHJ60 矿用本安型压力记录仪， 是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表 格式通用性强。它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械 式圆图仪的理想替代产品。

性能特点



1、 工作电压： 由4节额定电压1.5V的1号东芝R20S干电池串联,大开路电压6.6V；大短路电流不大于1.2A。

2、工作电流：<=55mA

3、  记录仪度等级： 2.0级

4、 量程：0－60MPa。

5、 引压孔直径  Ø10。

6、 显示方式：LED数字显示。

7、 通信方式：红外无线通讯。

8、  存储数据量：8Kbyter。

9、  工作时间：每5分钟唤醒工作，其余时间进入休眠省电状态。使用时间大于8个月 。

详细用途



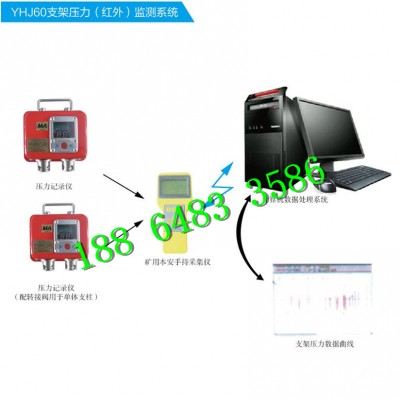

YHJ60矿用本安型压力记录仪、YHC1煤矿用本安型数据采集仪、数据传输适配器、计算机数据处理系统四部分组成数字综采压力监测系统记录仪具有 两个压力测孔,测量通道数2点,可同时测量两个测点的压力，并连续记录在记录仪计内，一个工作面可布置1—16个分机，可使用一台采集器进行采集，采集器 携带至井上后通过串口将数据自动地传送到PC计算机处理。记录仪可现场通过按键唤醒，同时可增光照唤醒功能，唤醒后显示当前采集压力。

操作说明

1、记录仪的安装记录仪可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到记录仪的测压孔上。安装方式： 掉挂或固定安装

 2、显示当前压力显示当前压力可以通过遥控器的显压功能实现，也可以通过记录仪上的按钮实现。绿灯亮时，显示1号通道的压力（单位：MPa），红灯亮时，显示的即为2号通道的压力，3秒后自动关断电源。

 3、记录仪电池不足自动报警当电池电压不足指示时，会有电压不足指示灯变亮，提示操作人员及时更换电池。

维护及故障分析

（一）使用注意事项

1、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时更换电池

2、连接记录仪引压管时应避免剧烈敲击，以免造成传感器的损坏。

3、在记录仪通讯窗口积聚大量的煤尘时，通讯前应清除煤尘。

（二）常见故障现象分析及排除

1、不能正常的启动记录仪或通讯，可能是由于通讯窗口积尘太多，应清除后再进行通讯。

2、记录仪显示不稳，且显示很暗时，为电池电压不足，应更换电池。

安全警示

1、严禁在井下更换电池！且必须使用厂家提供的专用电池组, 严禁使用说明书规定外的电池！更换后废电池应回收。

2、在井下及有爆炸危险的场所严禁在打开机壳。

3、维修时必须由厂家专业人员井上进行维修。

4、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

随机备件及技术文件

1、产品合格证一份；

2、产品使用说明书一份；

3、产品装箱单一份。
